一些特殊表面效果漆，比如皺紋漆、錘紋漆、橘紋漆、裂紋漆和浮雕漆等等，其實(shí)都是特意利用一些漆膜表面缺陷機(jī)理，加上特殊的施工工藝而制造的。

今天就講講起皺與皺紋漆。

起皺是漆膜表面出現(xiàn)像老人皮膚皺紋的缺陷現(xiàn)象。

皺紋形成的原因是濕漆膜表層已成高粘度定型而里層仍然還有一定流動性、表層收縮所致。

這是由于溶劑從表層快速先揮發(fā)，加上有些涂料體系表層交聯(lián)固化反應(yīng)比里層要快，所以里層溶劑后揮發(fā)、慢揮發(fā)或后交聯(lián)固化、慢交聯(lián)固化，造成了表面涂層收縮，這種收縮就將漆膜表面拉扯成皺紋狀。漆膜越厚越容易起皺。

起皺缺陷最容易出現(xiàn)在早期的干性油類的氧化交聯(lián)干燥的油漆中；尤其是全部使用或部分使用桐油的油漆，油漆里只加有鈷催干劑，桐油為淡黃至棕黃色的油狀液體，具有特有的氣味，屬干燥性很好的強(qiáng)干性油，碘值（韋氏法）：160~175，桐油接觸空氣中的氧，會快速進(jìn)行氧化交聯(lián)反應(yīng)。鈷催干劑的特點(diǎn)是表干很快、里層干燥慢，如果單獨(dú)使用，漆膜表面很快結(jié)膜封閉，里層長時(shí)間干燥慢，表層里層干燥程度不一樣，導(dǎo)致漆膜收縮起皺。

起皺作為漆膜缺陷，一般要在配方加入幫助實(shí)干的干燥劑來平衡表里反應(yīng)的一致性來解決。

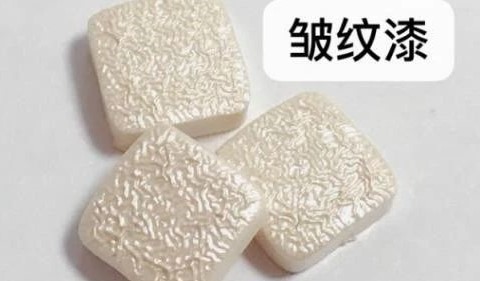

這種起皺的漆膜也有外觀好看的效果，有一種別樣的美感和特殊的手感，所以也就利用這種發(fā)現(xiàn)的漆膜缺陷特意制造了一種工業(yè)效果漆--皺紋漆。皺紋漆廣泛用于工業(yè)機(jī)械和儀器設(shè)備的裝飾保護(hù)涂裝。
